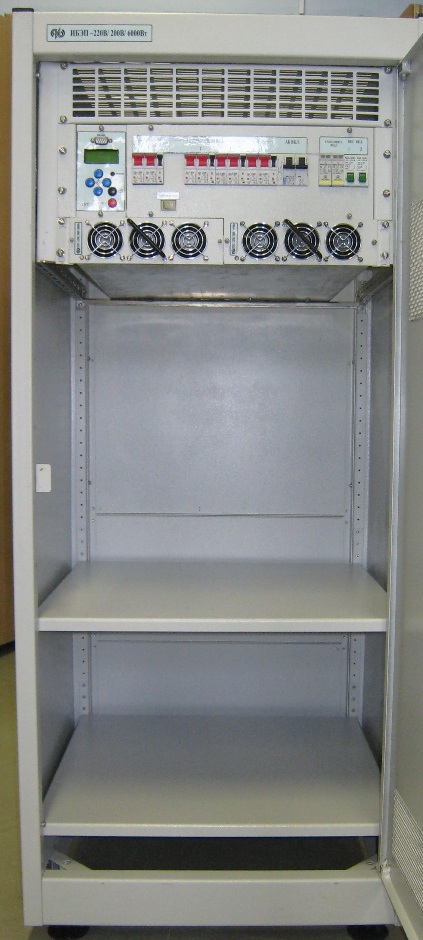

Шкаф оперативного тока ИБЭП

110В  220В  440В  /  3-192кВт

Шкаф оперативного тока ИБЭП  применяется в:

  • энергетике: для питания цепей собственных нужд, оперативных цепей (устройств РЗиА подстанций, приводов выключателей, аварийного освещения)
  • промышленности: в производственных процессах непрерывного цикла, в качестве зарядно-подзарядного устройства аккумуляторных батарей, накопителей энергии и/или выпрямителя инверторных систем.
  • центры обработки данных: в качестве источника бесперебойного питания
  • инфраструктура и транспорт: аварийное освещение общественных и коммерческих объектов, зарядные станции для электромобилей



Особенности и преимущества

·         Российский производитель, российские разработки и технологии

·         Резонансная технология преобразования обеспечивает высокую эффективность и малые габариты

·         Интеллектуальный заряд батарей, низкие пульсации напряжения заряда (отсутствует эффект наложенных переменных токов при заряде)

·         КПД - 95%, коэффициент мощности 0,99

·         Гальваническая изоляция 2000В

·         Широкий диапазон входного напряжения 90-300В

·         Фронтальное обслуживание и «горячая» замена модулей обеспечивает простоту и удобство эксплуатации

·         Двухсекционные исполнения обеспечивают питание потребителей при обслуживании системы

·         Гибкие возможности внедрения в АСУТП заказчика

·         Изготовление систем оперативного тока любой сложности по ТЗ заказчика



Функции

·         Самодиагностика всех составных частей (выпрямители, батареи, коммутационная аппаратура, датчики) и передача аварийных сигналов

·         Местный и дистанционный мониторинг на русском языке

·         10” сенсорный экран оператора

·         5 типов заряда батарей (СК или НК), заряд «хвостовых» элементов

·         Многоканальный поэлементный контроль симметричности напряжений и измерение емкости АБ

·         Селективная защита от токов КЗ

·         Защита от импульсных перенапряжений

·         Журнал событий и осцилографирование параметров АБ

·         Контроль сопротивления изоляции, в т.ч. и пофидерный

·         Гальванически развязанное питание цепей оперативной блокировки (+EB и -EB)

·         Автоматический ввод резерва

·                 Блок аварийного освещения

·                 Реле мигающего света





Состав ИБЭП, опции и конфигурации



Выпрямители

В составе шкафа оперативного тока ИБЭП применяются выпрямители 3000Вт с принудительным охлаждением.

Данные выпрямители представляют собой уникальную высокотехнологичную разработку в основе которой лежи резонансное преобразование, которое обеспечивает высокий КПД и большую мощность при малых габаритах.

Выпрямители устанавливаются в корзины конструктивного исполнения 19” (стандарт МЭК-297). «Горячая» замена позволяет выполнять оперативное обслуживание системы. Выпрямители работают параллельно, обеспечивая равномерное распределение нагрузки. Обеспечивается параллельная работа 64 выпрямителей без дополнительных устройств или неограниченное количество с дополнительными устройствами контроля и управления (УКУ). Цифровое управление и самодиагностика обеспечивает безопасность эксплуатации. Индикация 9 состояний позволяет оперативно определить и устранить неисправность. При отсутствующем устройстве контроля и управления (УКУ) выпрямители позволяют выполнять «безопасный» заряд АБ.

Выпрямители могут применяться в качестве DC/DC стабилизаторов напряжения, гальванически развязанных от системы оперативного постоянного тока для электропитания цепей оперативной блокировки.





Особенности ПНС 3000Вт:

·         Мощность: 3000Вт

·         Удельная мощность:

·         КПД - 95%, коэффициент мощности 0,99

·         Охлаждение: принудительное

·         Рабочий диапазон температур: 0°С…+40°С











Подпись:        ПНС 3000ВтПреобразователь напряжения стабилизирующий (ПНС) представляет собой выпрямительный модуль, предназначенный как для одиночной работы, так и для работы при параллельном подключении в системах электропитания постоянного тока.Оптимален для построения широкого диапазона  мощностей систем электропитания от 3кВт до 192кВт. Цифровая шина RS-485 делает обмен данных с устройством контроля и управления  лёгким и гибким.Конструктивное исполнение в соответствии с 19Технические характеристики выпрямителей

Отличительные особенности











·                                 Резонансная технология делает модуль ве­дущим по эффективности и компактным по размерам

·                                 КПД – 95%, коэффициент мощности – 99,9%

·                                 Широкий диапазон входного напряжения 90-300В

·                                 Простая система установки выпрямитель­ных модулей в сочетании с возможностью «горячей замены» делает их простыми и удобными в эксплуатации

·                                 Полностью фронтальное обслуживание

·                                 Полный мониторинг и управление на рус­ском языке

·                                 Активное выравнивание токов выпрямите­лей, параллельная работа до 64 модулей без дополнительных устройств

·                                 Возможность автономного заряда аккумуляторной батареи без дополнительных устройств

·                                 Цветовая индикация выходной мощности и аварийных ситуаций

·                                 Цифровое управление позволяет получить полный контроль за состоянием выпрямителя

Устройство контроля и управления



Устройство контроля-управления (УКУ-2) предназначено для контроля состояния и управления режимами работы источника бесперебойного электропитания (ИБЭП), используемого  для питания промышленного оборудования, содержания и заряда аккумуляторной батареи (АБ) в буферном режиме.

Функциональная схема УКУ-2 состоит из следующих логических блоков:

·         микроконтроллер:

o        обеспечивает реализацию алгоритма опроса всех узлов ИБЭП в соответствии с заданной в EEPROM конфигурацией;

o        обеспечивает взаимодействие с другими функциональными узлами УКУ-2;

o        принимает решения и формирует управляющие воздействия на исполнительные устройства в соответствии с изменениями в работе ИБЭП или командами оператора;

o        формирует выводимую на ЖК индикатор информацию и осуществляет перемещение по системе меню;

o        формирует звуковую и световую сигнализацию;

o        обеспечивает поддержку часов реального времени;

o        обеспечивает запись в архив аварийных ситуаций;

o        обеспечивает формирование сигналов телеметрии;

o        производит измерение напряжения на АБ и проверку несимметричности элементов АБ (до 5 каналов);

o        производит измерение температуры на АБ;

o        имеет возможность подключения до 2-х внешних контроллеров, измеряющих напряжение и температуру элементов АБ (до 16 каналов + 5каналов).

  • узел токового датчика обеспечивает измерение тока АБ;
  • матрица оптронов (до 32 каналов) обеспечивает контроль состояния потребителей, контакторов, грозозащиты и, опционно, датчиков охранной и пожарной сигнализации;
  • трехканальный служебный источник электропитания обеспечивает гальванически развязанным питанием все логические блоки УКУ; устройство контроля изоляции цепи, предназначенное для контроля снижения сопротивления изоляции в цепях оперативного тока ниже определенного, предварительно установленного уровня; UART с гальванической развязкой:

o        RS-485 «AC/DC» для связи с преобразователями AC/DC (до 64 преобразователей);

o        RS-485/USB «System» для связи с внешним персональным компьютером, осуществляющим локальный (глобальный) мониторинг по оригинальному протоколу связи или протоколу ModBus RTU.

Этот порт может иметь, по требованию заказчика, внешний преобразователь RS-485 в RS232С, или RS-485 в Ethernet,  служащий для дистанционной передачи информации о состоянии ИБЭП, АБ или управления параметрами ИБЭП.

·         узел телеметрии – 10 переключающихся контактов, которые выведены на разъем телеметрии:

o        авария ПНС – аварийное выключение ПНС;

o        авария >1 ПНС – аварийное выключение двух и более ПНС;

o        авария сети – пропадание одной или нескольких фаз входного напряжения сети;

o        заряд АБ – ток заряда АБ равен или более, чем 0,02хС20, где С20 - емкость АБ;

o        разряд АБ – понижение напряжения АБ менее, чем 2,2В/элемент;

o        Uмин АБ – понижение напряжения АБ менее, чем 1,83В/элемент, предупреждение о скором отключении АБ;

o        отключение АБ – отключение контактора АБ при защите от глубокого разряда, при повышенном выходном напряжении АБ, при повышенной температуре АБ;

o        авария АБ – самопроизвольное отключение контактора АБ или отключенное состояние автоматического выключателя АБ;

o        авария термодатчика – обрыв датчика температуры АБ;

o        авария потребителей – отключенное состояние любого из автоматических выключателей потребителей.

При работе Заказчик может использовать как замкнутые, так и разомкнутые контакты. При возникновении аварийной ситуации (события) разомкнутые контакты замыкаются, а замкнутые размыкаются.
