Редуктор червячный 4Ч-80

Червячный одноступенчатый редуктор 4Ч-80 российского производства используется для комплектации приводов промышленных машин и механизмов. Его назначение - преобразование крутящего момента и снижение оборотов вращения выходного вала.

Данные агрегаты с межосевым расстоянием 80 мм имеют увеличенный срок службы, благодаря чему их можно эксплуатировать продолжительное время в самых тяжелых условиях. Оборудование способно работать с постоянной и переменной нагрузкой в непрерывном режиме (до 24 ч/сут). Допускаемый крутящий момент на выходном валу составляет от 175 до 280 Н*м. Номинальное передаточное отношение варьируется от 8 до 80.

Редукторы типоразмера 4Ч-80 выпускаются в четырех вариантах компоновки, которые различаются позиционированием червячной пары в пространстве.

Базовые условия использования редукторов:
  • Тип нагрузки: постоянная/переменная, одного направления/реверсивная;
  • Режимы использования редуктора: с остановками/длительная работа до 24 ч. в сутки;
  • Вал вращается в оба направления с частотой < 1500 об/мин.;
  • Атмосфера I/II (ГОСТ 15150—93), запыленность окружающего воздуха <10мг/м.куб, климатическое исполнение: У, Т для категорий 1-3, а также климат. исполнение УХЛ /О - категории 4 (ГОСТ 15150—93).

Общее описание:

РИС 1.

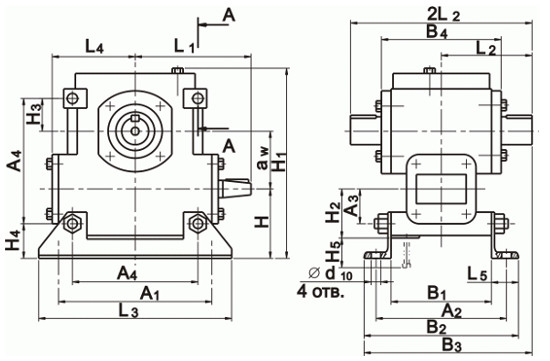

Габаритные и присоединительные размеры

РИС 2.

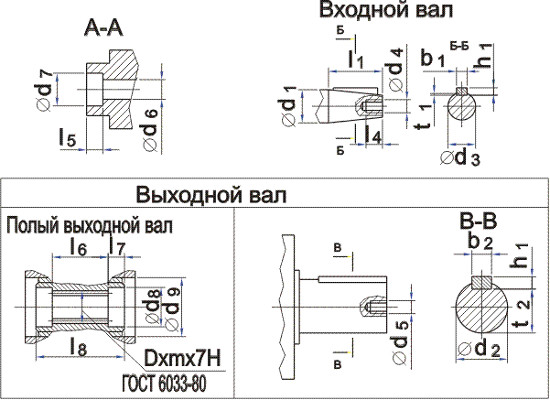

Входной/выходной вал

Типоразмер редуктора

aw

A1

A2

A3

A4

B1

B2

B3

B4

H

H1

H2

H3

H4

H5

L1

4Ч-80

80

225

185

50

180

140

212

250

165

92

267

75

50

42

190

160

Типоразмер редуктора

L2

L3

L4

L5

b1

b2

d1

d2

d3

d4

d5

d6

d7

d8

d9

d10

4Ч-80

145

260

120

36

5

10

25

35

22.9

M8

M8

12.5

18

41

90

15

Типоразмер редуктора

h1

h2

l1

l2

l3

l4

l5

l6

l7

l8

t1

t2

эвольвентные шлицы ГОСТ 6033-80

объем масла, л

масса, кг

4Ч-80

5

8

42

58

20

20

8

64

26

116

3

30

40 х1,5х8Н

0.5…1.0

18.6

 ТАБЛ 1.
Габаритные и присоединительные размеры

РИС 3.

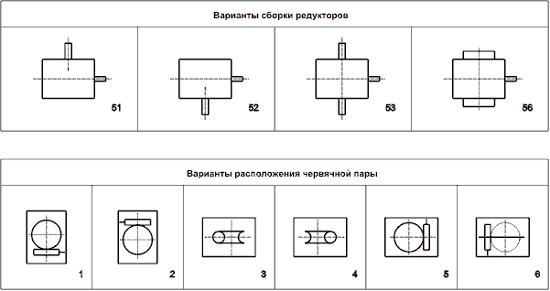

Варианты сборки редукторов
Варианты расположения червячной пары

РИС 5.
Варианты расположения лап по плоскости

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕРВЯЧНОГО РЕДУКТОРА 4Ч-80

Межосевое расстояние, мм

80

Номинальная частота вращения входного вала, об/мин

1500

Передаточное число номинальное

8,0

10,0

12,5

16,0

20,0

25,0

31,5

40,0

50,0

63,0

80,0

Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40% , Н*м.

250

224

250

224

Номинальный крутящий момент на выходном ном валу в непрерывном режиме включения ПВ=100% Н*м.

180

160

180

200

180

160

КПД в непрерывном режиме с ПВ=100%, не менее

87

86

85

82

78

76

70

64

62

55

51

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ

40%

500

100%

450

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ

40%

4000

100%

3800

Корректированный уровень звуковой мощности, дБА, не более

83

Масса, кг, не более

15,0

  ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Редуктор 4Ч-80А-31, 5-51-1110 У2 ТУ У3.26-00224828-338-96, где:
  • 4 - порядковый номер модернизации конструкции редуктора;
  • Ч - тип редуктора - червячный одноступенчатый;
  • 80 - межосевое расстояние, мм;
  • А - отличительный индекс;
  • 31,5 - передаточное число;
  • 51- вариант сборки по ГОСТ 26373-94;
  • 1110 — конструктивное исполнение по способу монтажа по ГОСТу 30164-94;
  • У2 - климатическое исполнение и категория по ГОСТ 15150.
